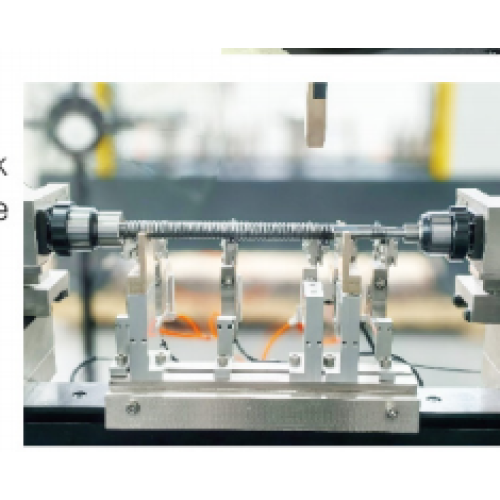

Attrezzatura per la raddrizzatura a rulli ad alta efficienza

Attrezzatura per la raddrizzatura a rulli ad alta efficienza

Panoramica del prodotto

L'apparecchiatura di raddrizzatura a rulli ad alta efficienza è una macchina di raddrizzatura automatica industriale compatta e di alta precisione progettata per viti a ricircolo di sfere corte e viti di comando. Essendo un'apparecchiatura di raddrizzatura affidabile ed un efficiente macchinario automatizzato , è dotata di caricamento a camma servocomandato e bloccaggio centrale flottante, garantendo una correzione ultra precisa per alberi a vite corti utilizzati nell'automazione e nelle macchine utensili. È un'attrezzatura industriale essenziale per la produzione di componenti di movimento lineare di alta qualità.

Specifiche chiave

• Modello: SKS20HF1000
• Modalità di caricamento: il servomotore guida il caricamento della camma
• Riferimento di misurazione: foro centrale o sezione trasversale circolare esterna su entrambe le estremità del pezzo
• Punti di misurazione: 5~7 punti
• Modalità di guida del pezzo: bloccaggio centrale flottante, il servomotore guida la rotazione del pezzo
• Capacità di raddrizzamento: ≤0,015 mm
• Precisione della misurazione ripetuta: ≤0,003 mm
• Tempo di ciclo: 30~60 secondi per pezzo

Configurazione opzionale

• Meccanismo di carico e scarico automatico

Vantaggi fondamentali

• Il raddrizzamento ad altissima precisione soddisfa i severi requisiti di linearità delle viti a ricircolo di sfere corte
• Il sistema di caricamento a camma fornisce cicli di correzione rapidi ed efficienti per la produzione di volumi elevati
• Il riferimento di misurazione flessibile si adatta sia ai riferimenti del foro centrale che del cerchio esterno
• Il sistema di misurazione a 5~7 punti garantisce una qualità di correzione completa
• Design compatto ottimizzato per alberi a vite corti fino a 1000 mm di lunghezza
• Il carico/scarico automatico opzionale semplifica l'integrazione nelle linee di produzione ad alta efficienza

Applicazioni tipiche

• Raddrizzatura di viti a ricircolo di sfere corte per macchine CNC, robot e apparecchiature di automazione
• Correzione della vite di comando per sistemi di movimento lineare di precisione
• Linee di produzione in serie per componenti corti di movimento lineare
• Formatura e correzione di precisione di alberi a vite piccoli e ad alta precisione

Perché scegliere questa attrezzatura

Questa macchina professionale per la raddrizzatura automatica industriale è progettata appositamente per la lavorazione di viti corte ad alta efficienza, combinando velocità azionata da camme, alta precisione e configurazione flessibile. Essendo un'attrezzatura di raddrizzatura affidabile e un macchinario automatizzato adattabile, soddisfa i severi requisiti di qualità e produzione dei componenti di movimento lineare, rendendolo una soluzione industriale ideale per la moderna produzione di viti in grandi volumi.
